用于高壓開關柜、環網柜、變壓器、GIS等設備的絕緣狀態檢測與評估
參考標準：GB/T 7354-2018
- 測試帶寬范圍為30kHz ~ 2.0GHz
- 提供時域波形、PRPD、PRPS等多種放電圖譜
- 采用非侵入式檢測方式，測試過程中無需停電
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。
此設備我公司研制的一種多功能的手持局放檢測儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，用來測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。通過以下幾項指標來衡量電氣設備的放電程度：
局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
局部放電頻度檢測：通過測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
設備攜帶方便，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。
產品別稱：開關柜局部放電巡檢儀、GIS局部放電巡檢儀、變壓器局部放電巡檢儀、電纜局部放電巡檢儀、架空線路放電巡檢儀、局部放電檢測儀、超聲波局部放電檢測儀、局部放電測試儀、局放儀、局放檢測儀
產品參數
技術參數
| TEV 測量 | AE 測量 | ||
| 測量范圍 | 0dB~60dB | 測量范圍 | 0dB ~ 60dB |
| 分辨率 | 0.1dB | 分辨率 | 0.1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz |
| 測量頻帶 | 3~100MHz | ||
| AA 、AA1、AA2測量 | UHF 測量 | ||
| 測量范圍 | 0dB~60dB | 檢測頻段 | 300-2000MHz |
| 分辨率 | 0.1dB | 測量范圍 | 0dB~60dBV |
| 精度 | ±1dB | 靈敏度 | ＜1dB |
| 傳感器中心頻率 | 40kHz | 傳感器頻段 | 300-2000MHz |
| HFCT測量 | |||
| 傳感器傳輸阻抗 | 5mV/mA | ||
| 檢測頻率 | 1～30MHz | ||
| 分辨率 | 0.1dB | ||
| 靈敏度 | ≤50pC | ||
| 硬件 | |||
| 外殼 | ABS | ||
| 顯示 | 4.3 寸RGB液晶屏 分辨率800*480 | ||
| 采樣精度 | 12bit | ||
| 同步方式 | 內同步 | ||
| 連接器 | USB接口（兼充電器輸入） | ||
| 3.5mm立體聲耳機插孔 | |||
| 外部傳感器輸入接口 | |||
| 耳機 | 最小8歐姆 | ||
| SD卡 | 標配16G ~ 64G | ||
| 內置電池 | 3.7V/10000mAh鋰電池 | ||
| 工作時間 | 約12小時 | ||
| 充電器 | DC5V/3A | ||
| 使用溫度 | -20 ~ 50℃ | ||
| 濕度 | 20-85% 相對濕度 | ||
| 體積、重量 | 210 x 100 x 35（mm）0.4kg（主機） | ||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測。
- 2、提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析。
- 3、人性化的人機界面方便不同設備的數據管理。
- 4、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器。
- 5、采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便。
- 6、測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理。
產品視頻
產品圖集

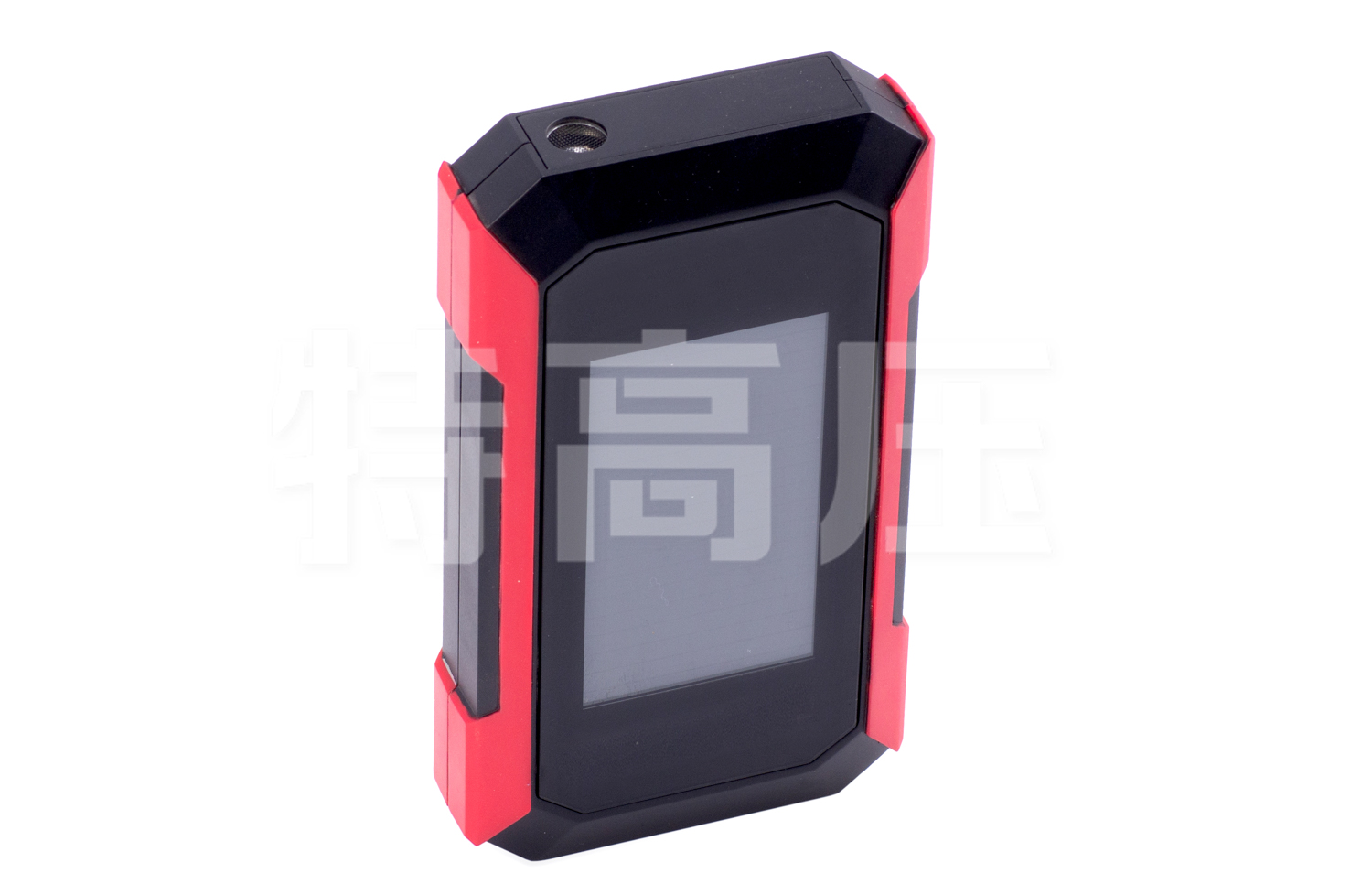

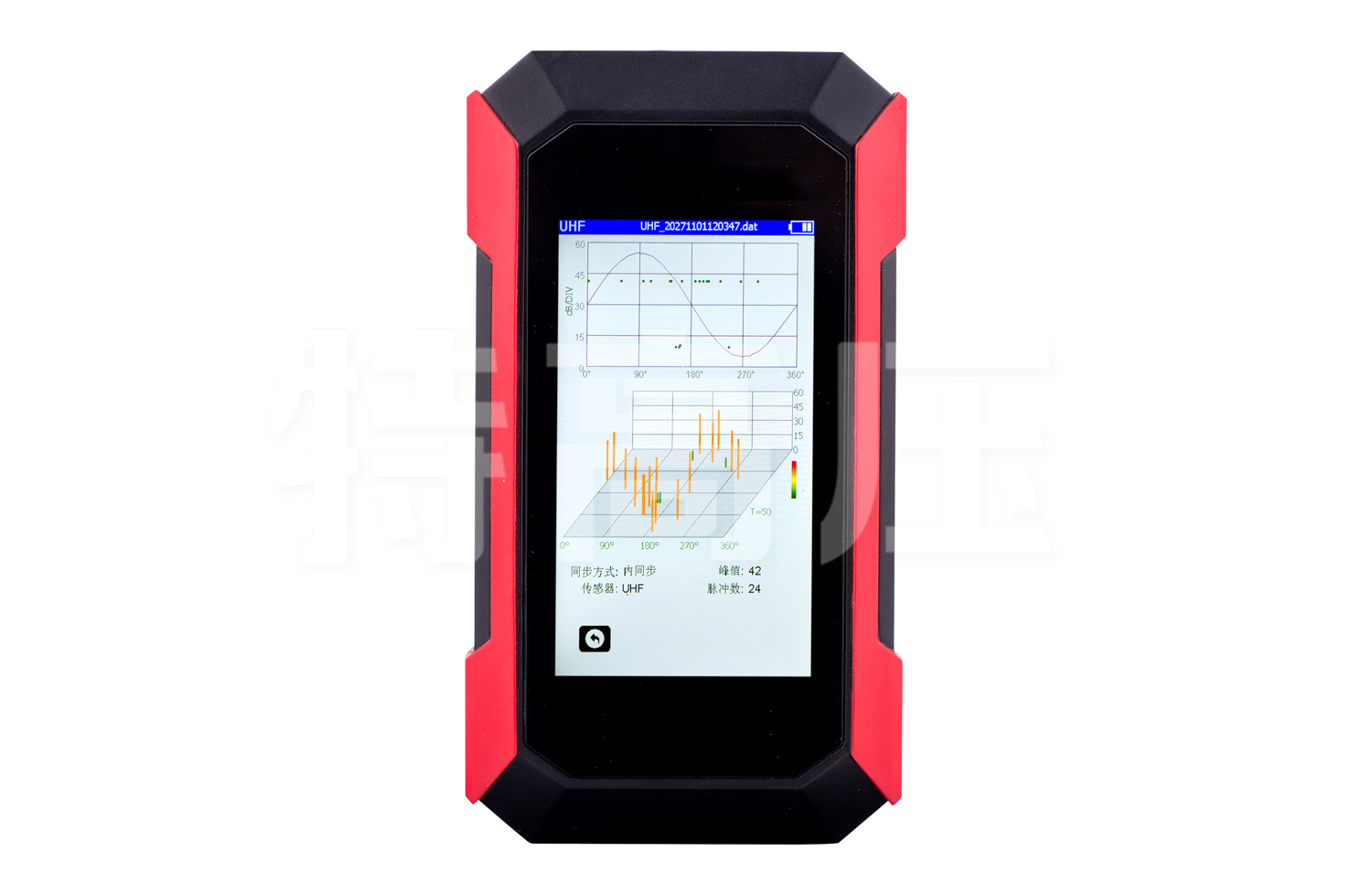

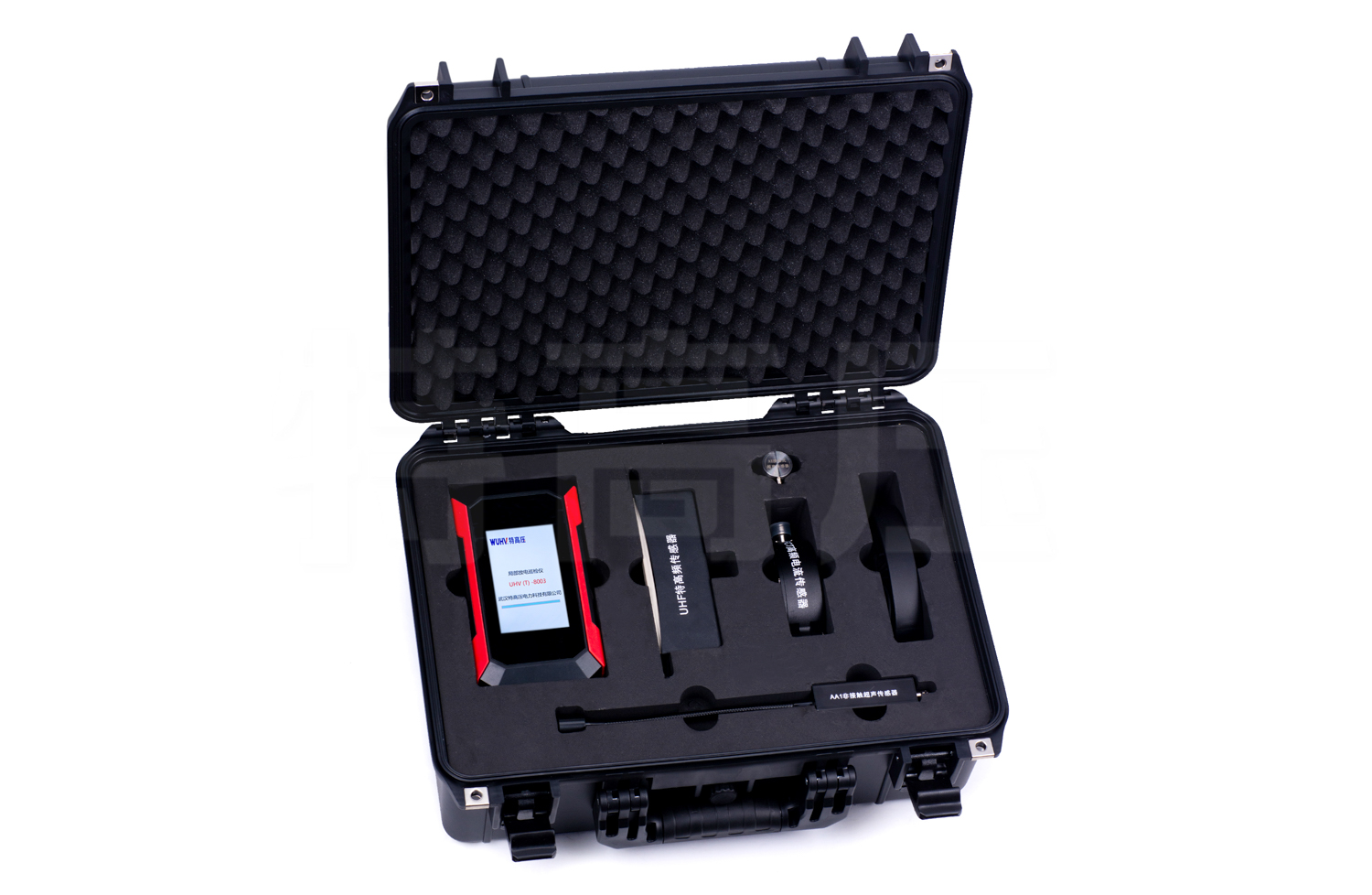

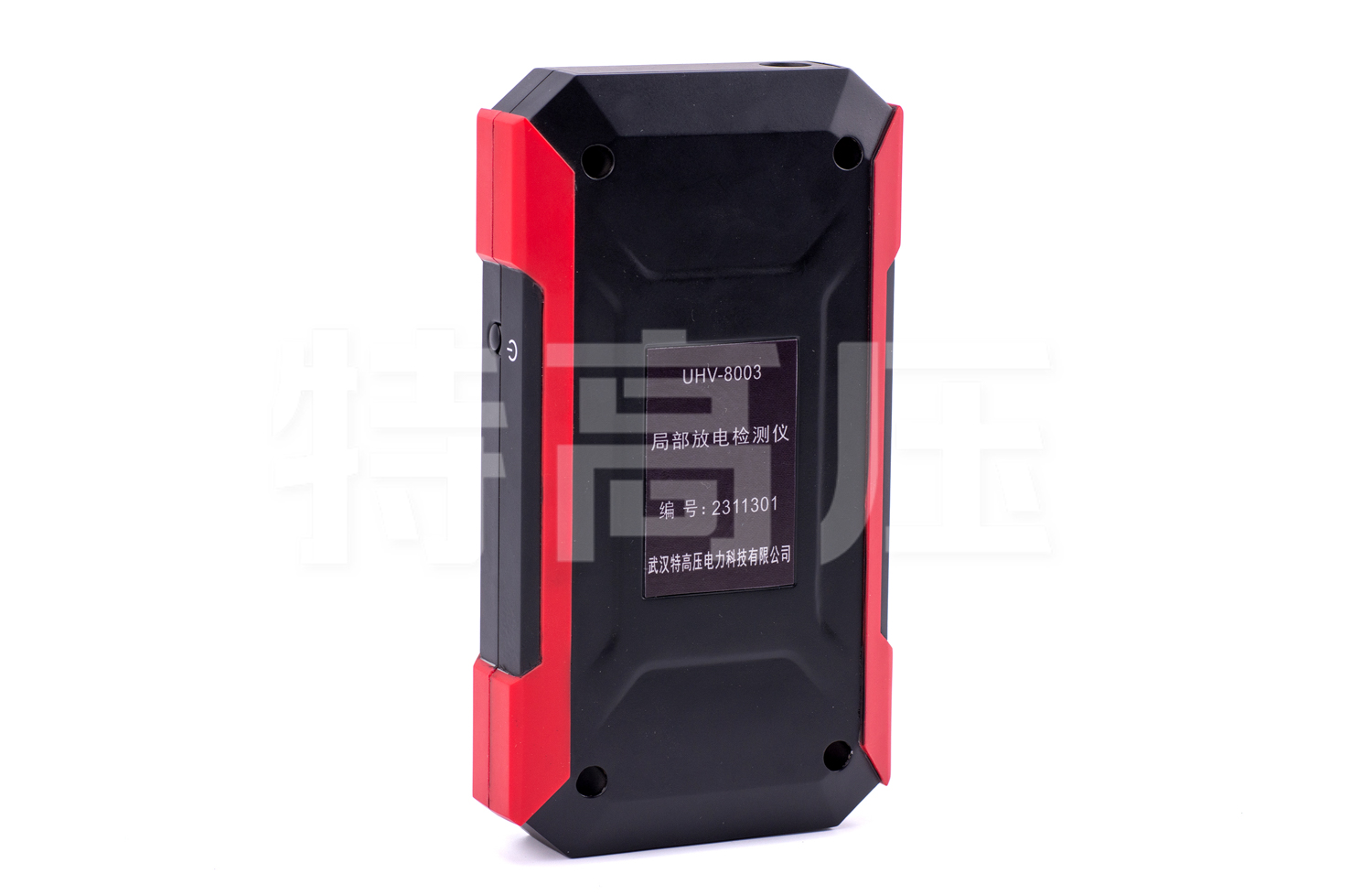

產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
