主要用于檢查電氣設備或電氣線路對地及相間的絕緣電阻性能以保證這些設備工作正常
參考標準：DL/T 845.1-2004，DL/T 474.1-2018
- 輸出電壓等級 100V，250V，500V，1000V，2500V
- 自動關機功能，10分鐘后無任何操作儀器自動關機
- 帶電線路警告標志和蜂鳴警告
注：關于產品購買、技術維護等服務，歡迎致電!

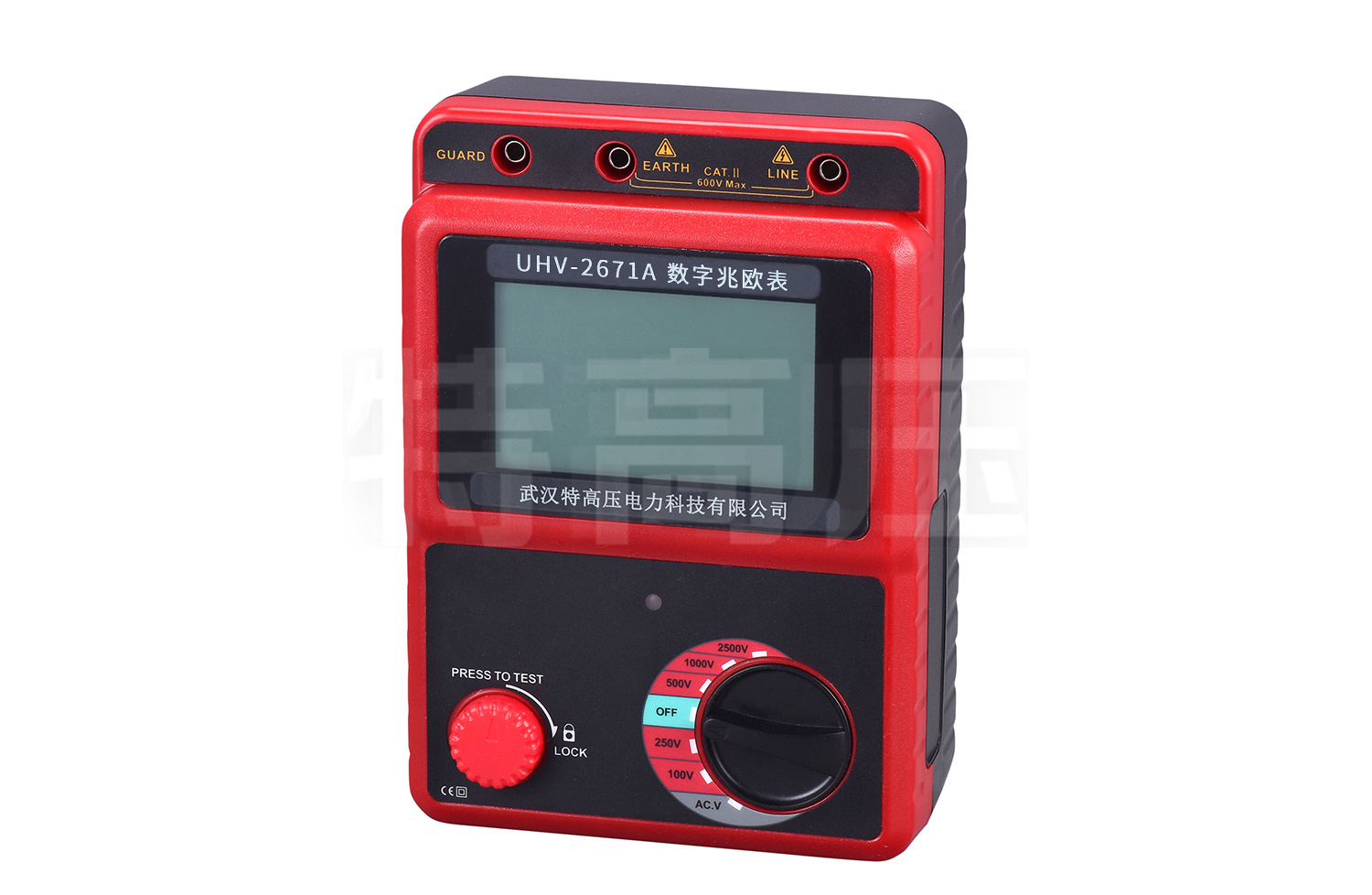

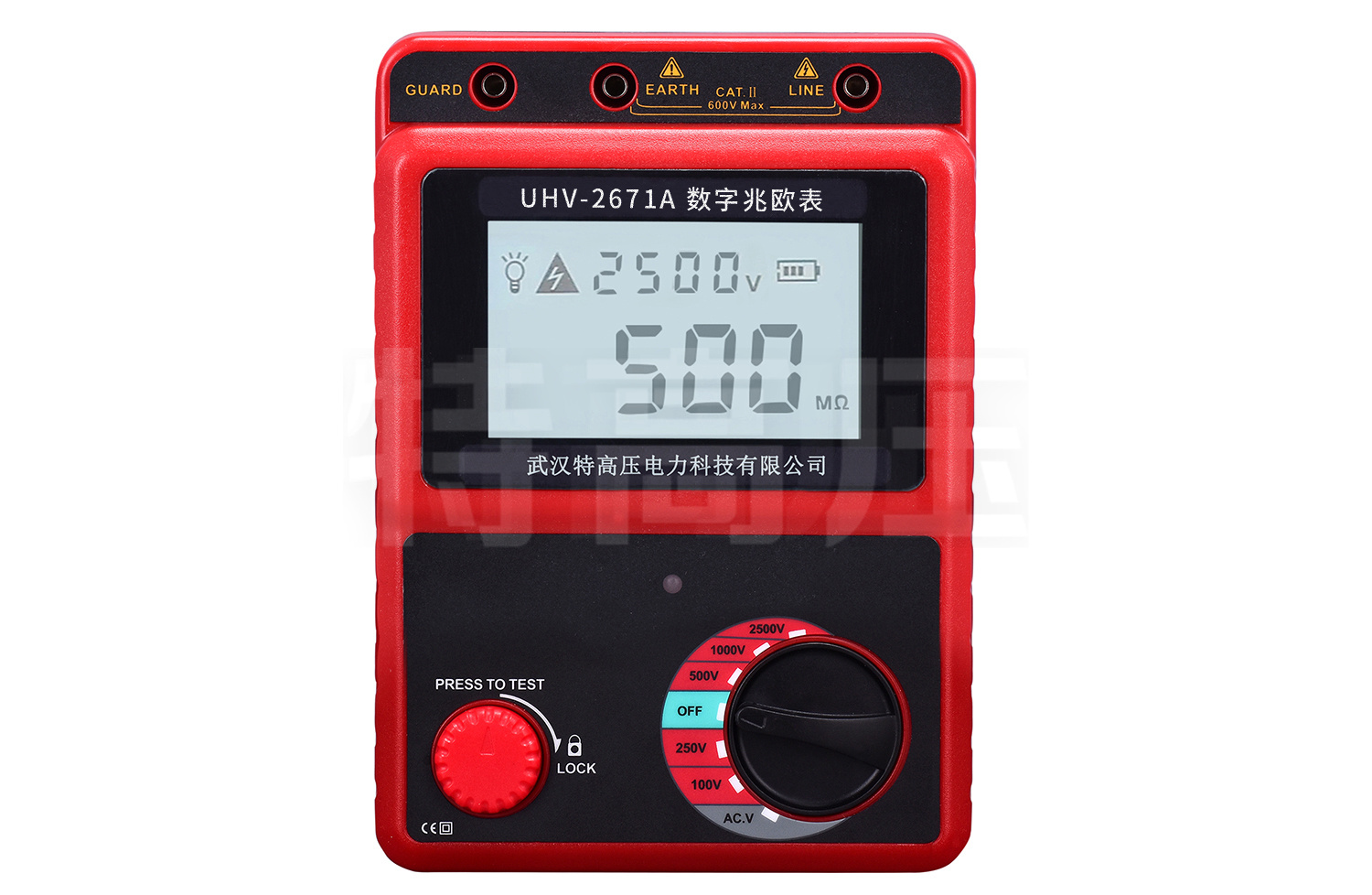

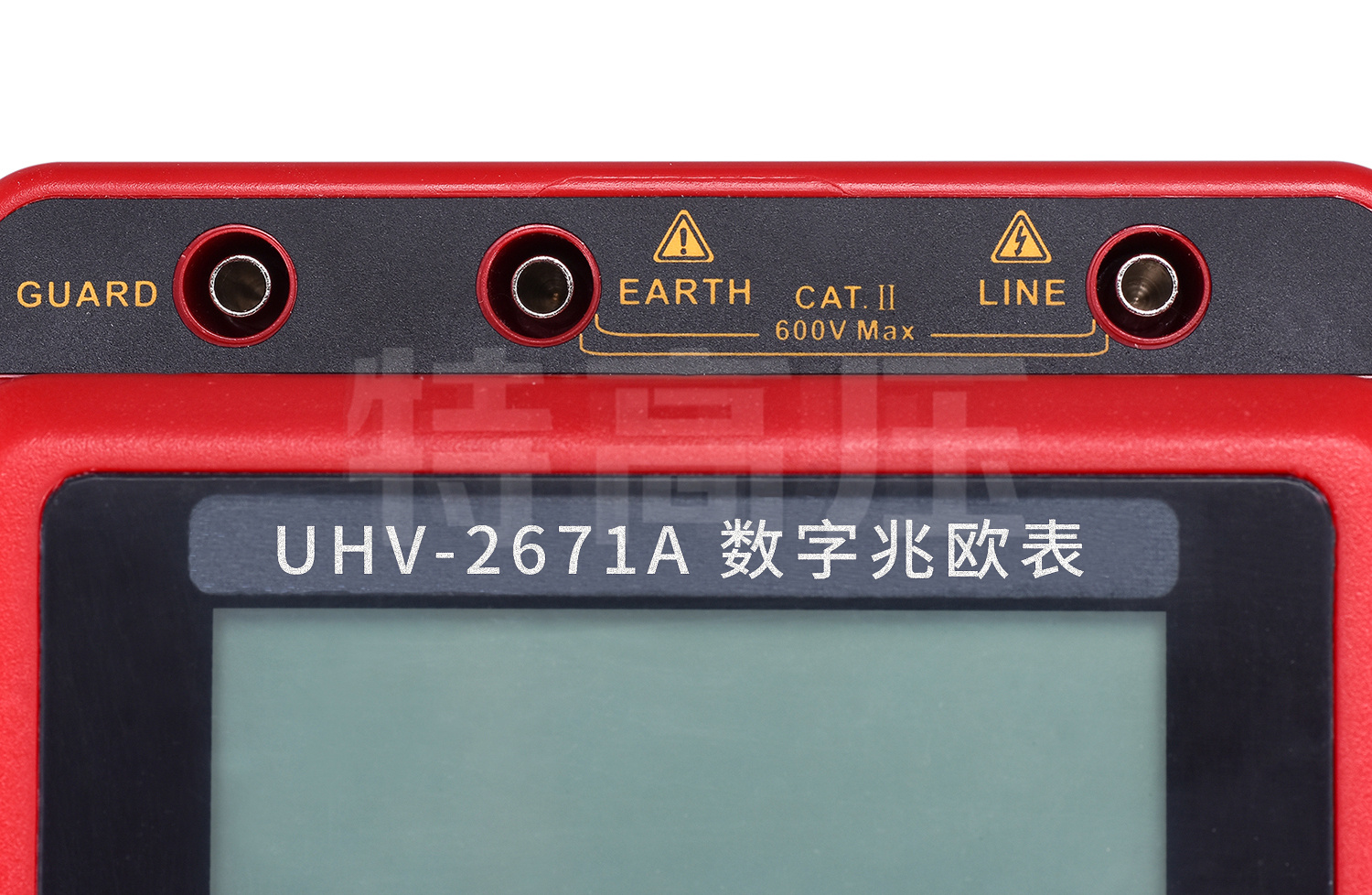

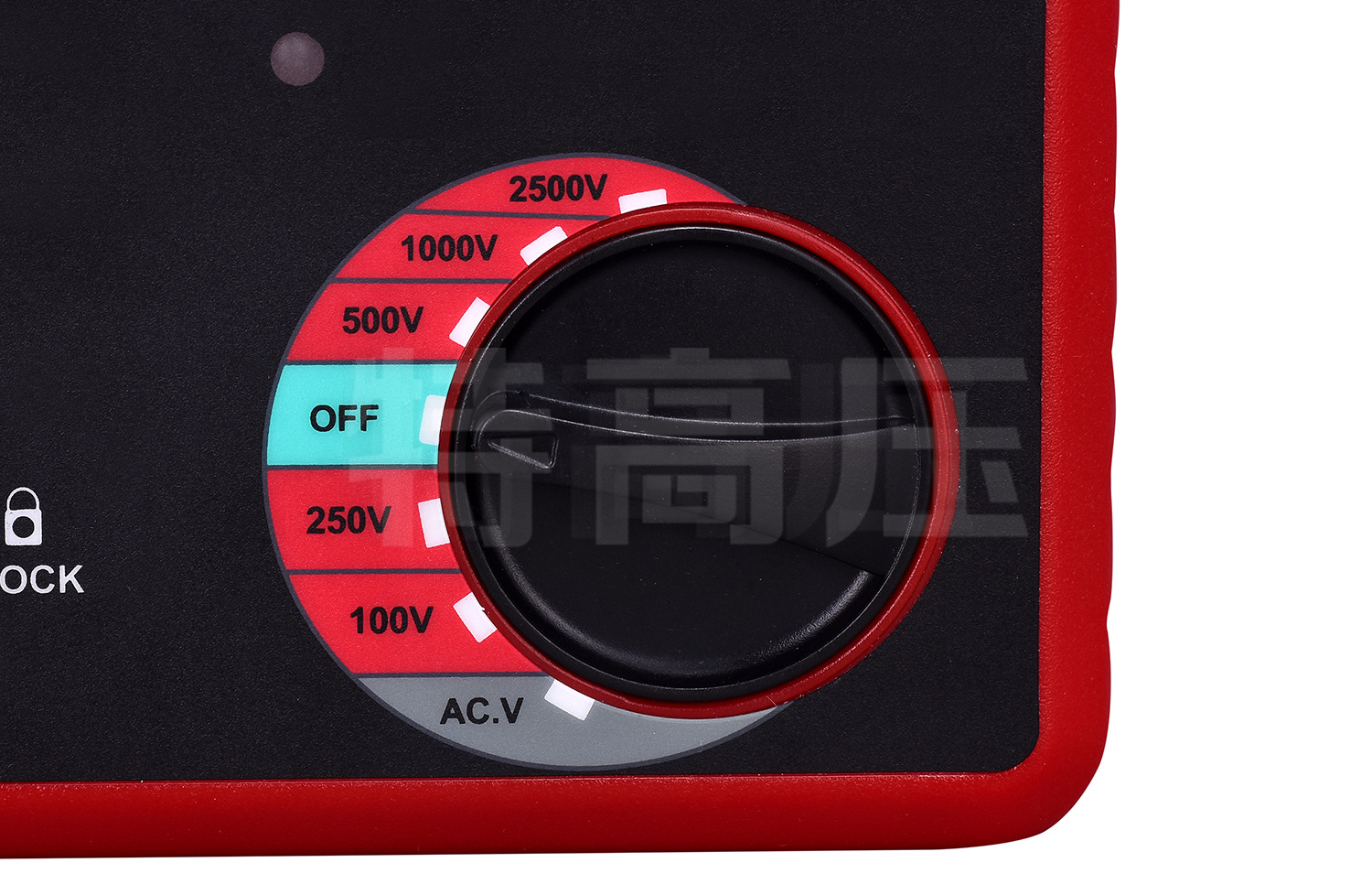

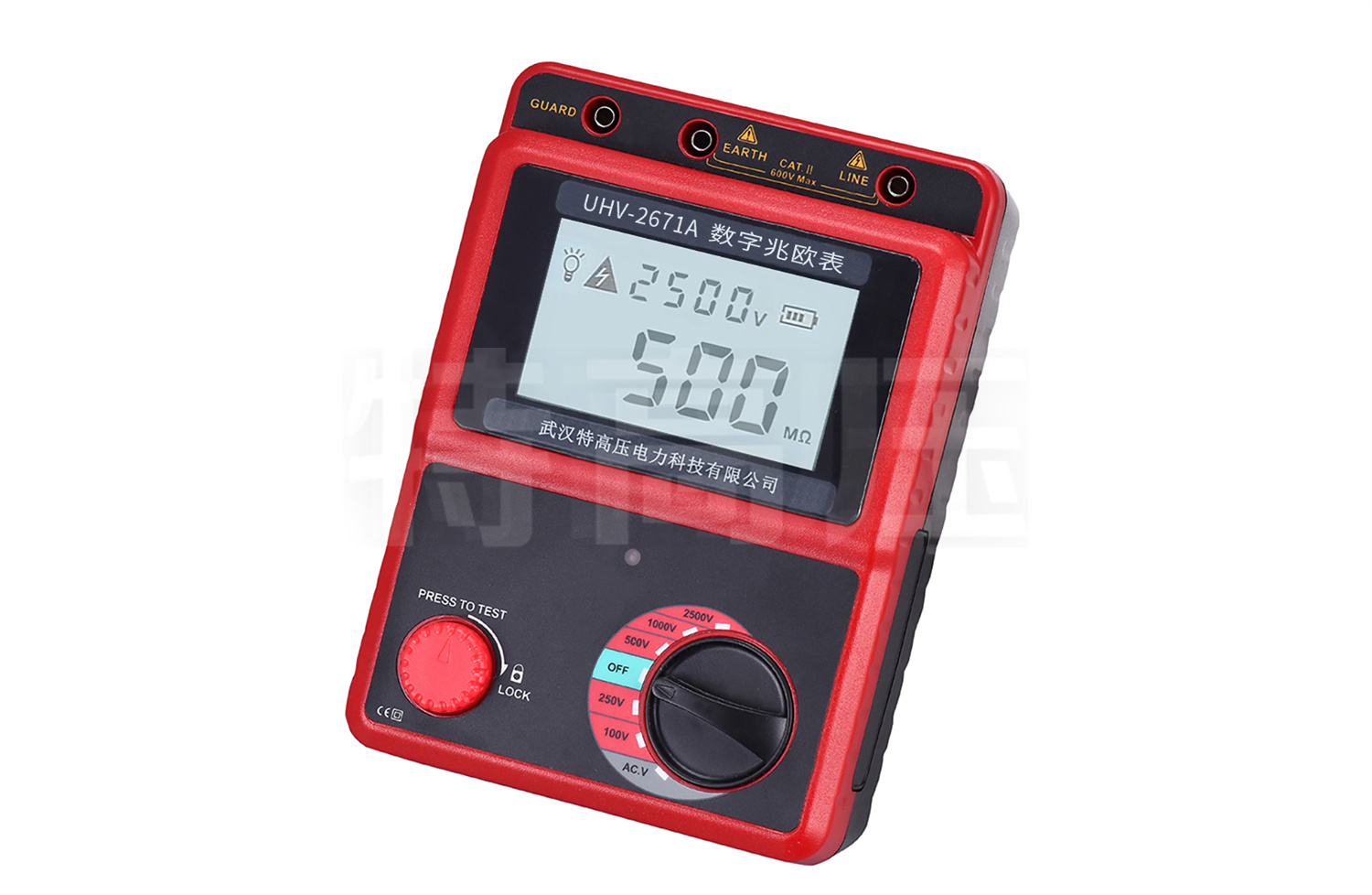

特高壓生產的UHV-2671A數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品別稱：數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量?jī)x、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表
產品參數
技術參數
| 額定電壓 | 100V | 250V | 500V | 1000V | 2500V |
| 測量范圍 |
0.0-10MΩ 10-100MΩ 100-200MΩ |
0.0-10MΩ 10-100MΩ 100-500MΩ |
0.0-99.9MΩ 100-999MΩ |
0.0-99.9MΩ 100-999MΩ 1.00-19.9GΩ |
0.0-99.9MΩ 100-999MΩ 1.00-9.99GΩ 10.0-49.9GΩ |
| 開路電壓 | DC 100V+10% | DC 250V+10% | DC 500V +20% | DC 1000V+20% | DC 2500V+20% |
| 標準測定電流 |
0.5MΩ負荷時 0.2mA-0.25mA |
0.5MΩ負荷時 0.5mA-0.55mA |
0.5MΩ負荷時 1mA-1.1mA |
1.0MΩ負荷時 1mA-1.1mA |
2.5MΩ負荷時 1mA-1.1mA |
| 短路電路 | 約 1.3mA | ||||
| 精確度 | ±5%rdg±5dgt | ||||
交流電壓測量
| 交流電壓 | |
| 測量范圍 | 30-600V (50/60Hz) |
| 分辨率 | 1V |
| 精確度 | ±2%rdg±3dgt |
技術規格
| 技術參數 | 技術指標 |
| 顯示 | 液晶顯示最大999計數 |
| 超限指示 |
OL：標記出現在絕緣電阻范圍上 LO：標記出現在電壓范圍上 |
| 自動量程 |
較高的范圍：1000計數 較低的范圍：95計數（僅在絕緣阻抗范圍上） |
| 采樣率 | 0.5-10 次/秒 |
| 允許海拔高度 | ≤2000m（戶內使用） |
| 操作環境 | 溫度：0°C-40°C 濕度：≤85% |
| 存儲環境 | 溫度：-20°C-60°C 濕度：≤90% |
| 過載保護 |
絕緣抵抗范圍：AC 1200V/10秒 電壓范圍：AC 720V/10秒 |
| 耐電壓 | AC 8320V（50/60Hz）/5秒（在電路和外圍之間） |
| 絕緣阻抗 | >1000MQ/DC 1000V（在電路和外圍之間） |
| 電源 | DC9V(6*l.5V AA電池) |
| 電流消耗 | 約500mA（最大）（平時保持在約20mA） |
| 電池壽命 | 約15小時 |
| 尺寸 | 125.4 x 174.6 x 69mm |
| 重量 | 547.44克（不含電池及測試線） |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、自動放電功能，使操作更加安全。
- 2、LCD背光燈功能。
- 3、帶電線路警告標志和蜂鳴警告。
- 4、自動關機功能，10分鐘后無任何操作儀器自動關機。
- 5、低電指示。
