實現油浸式試驗變壓器額定壓器額定電壓范圍內的工作電壓調節
參考標準:DL/T 848.2-2018,DL/T 474.4-2018
- 方便地讀取試驗電壓值,并能可靠地保護備
- 其原理簡單、結構緊湊、工作可靠

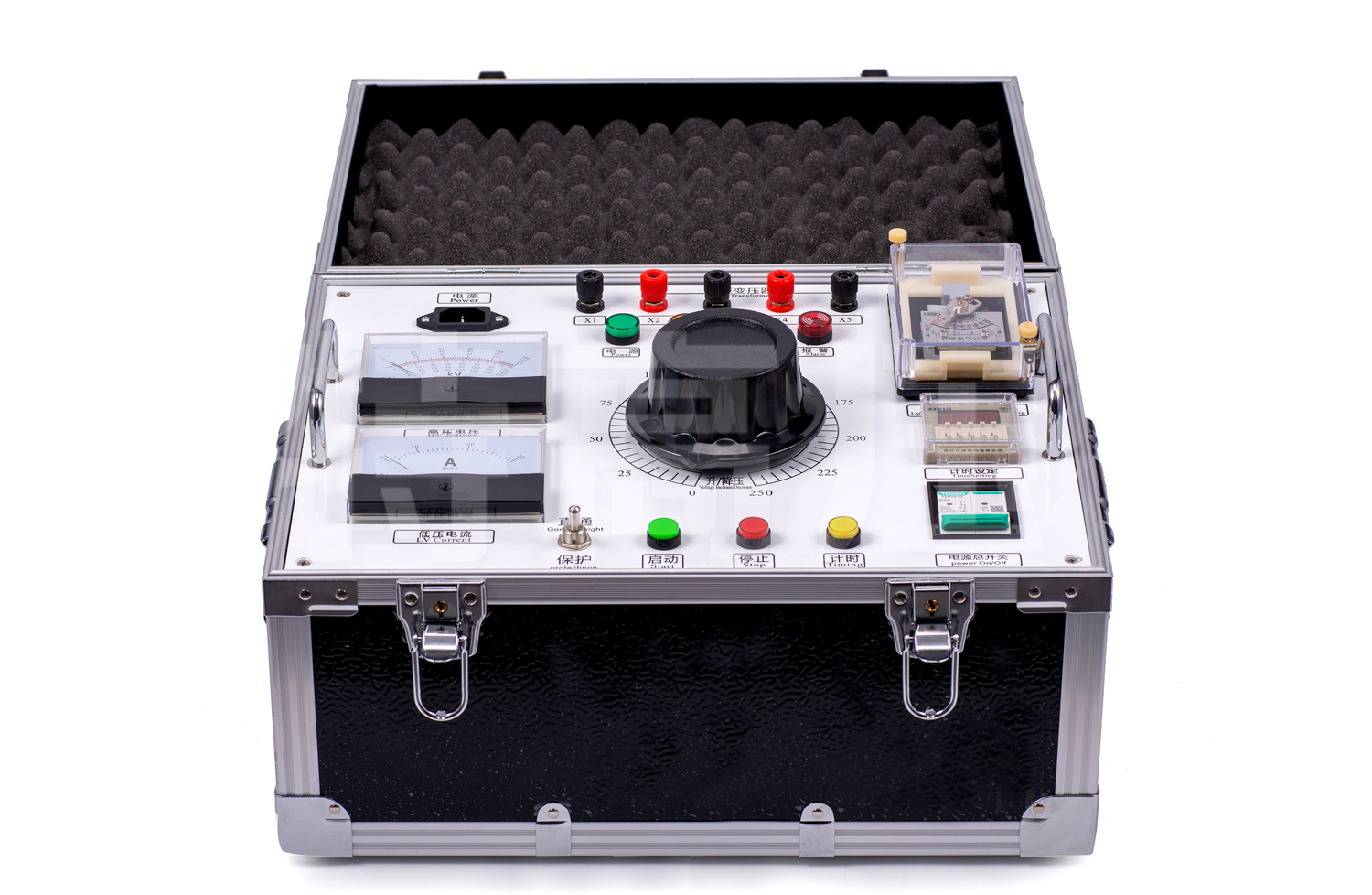

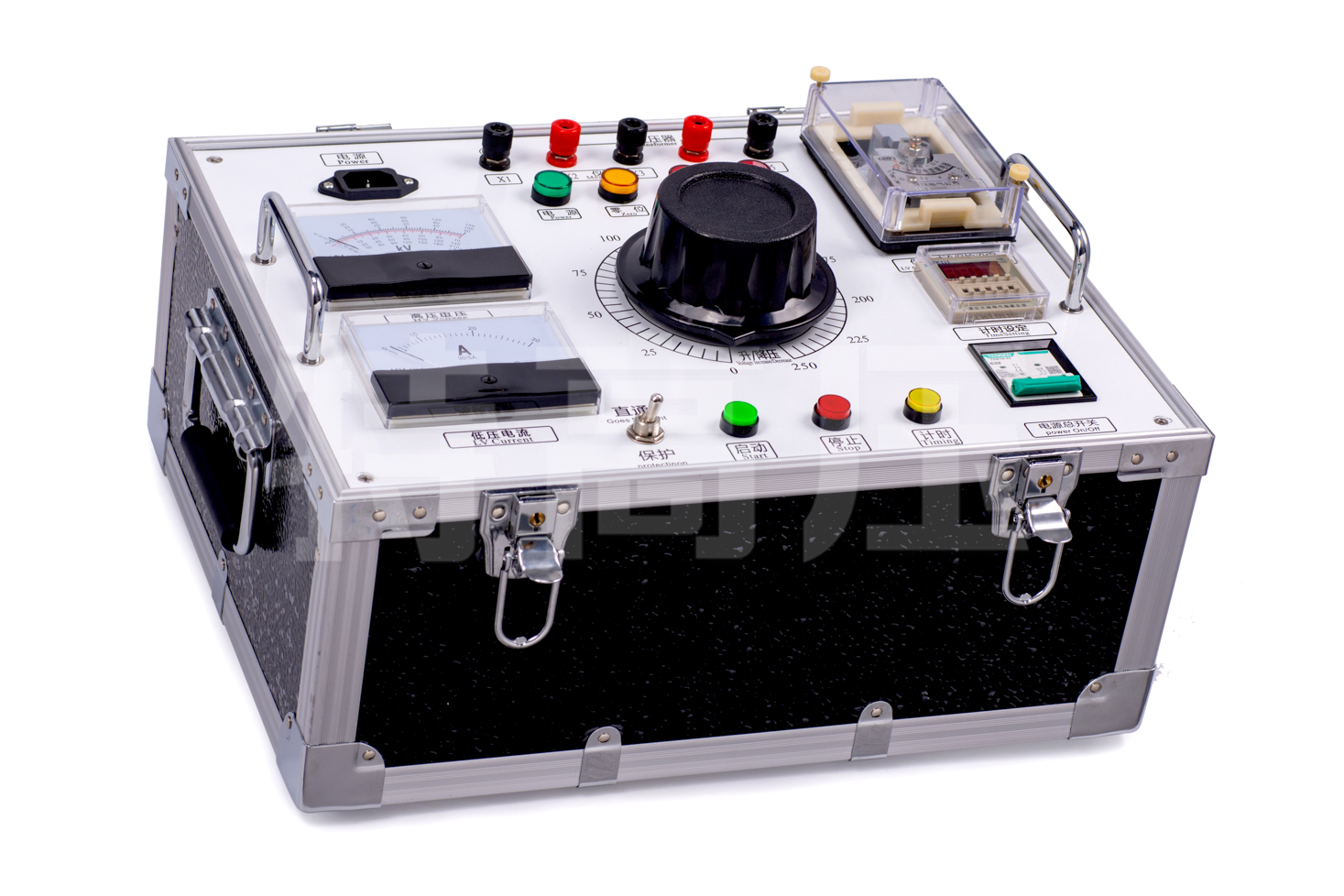

- 操作箱(臺)內裝有高壓輸出電壓表,低壓輸入電流表及過流保護電路)
注:關于產品購買、技術維護等服務,歡迎致電!
本系列操作臺用于0.5~50kV油浸式試驗變壓器的調壓控制。其工作原理是:通過調整自耦調壓器輸出電壓,實現油浸式試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時,操作箱(臺)內裝有高壓輸出電壓表,低壓輸入電流表及過流保護電路??梢苑奖愕刈x取試驗電壓值,并能可靠地保護備。其原理簡單、結構緊湊、工作可靠,是進行耐壓試驗理想設備。

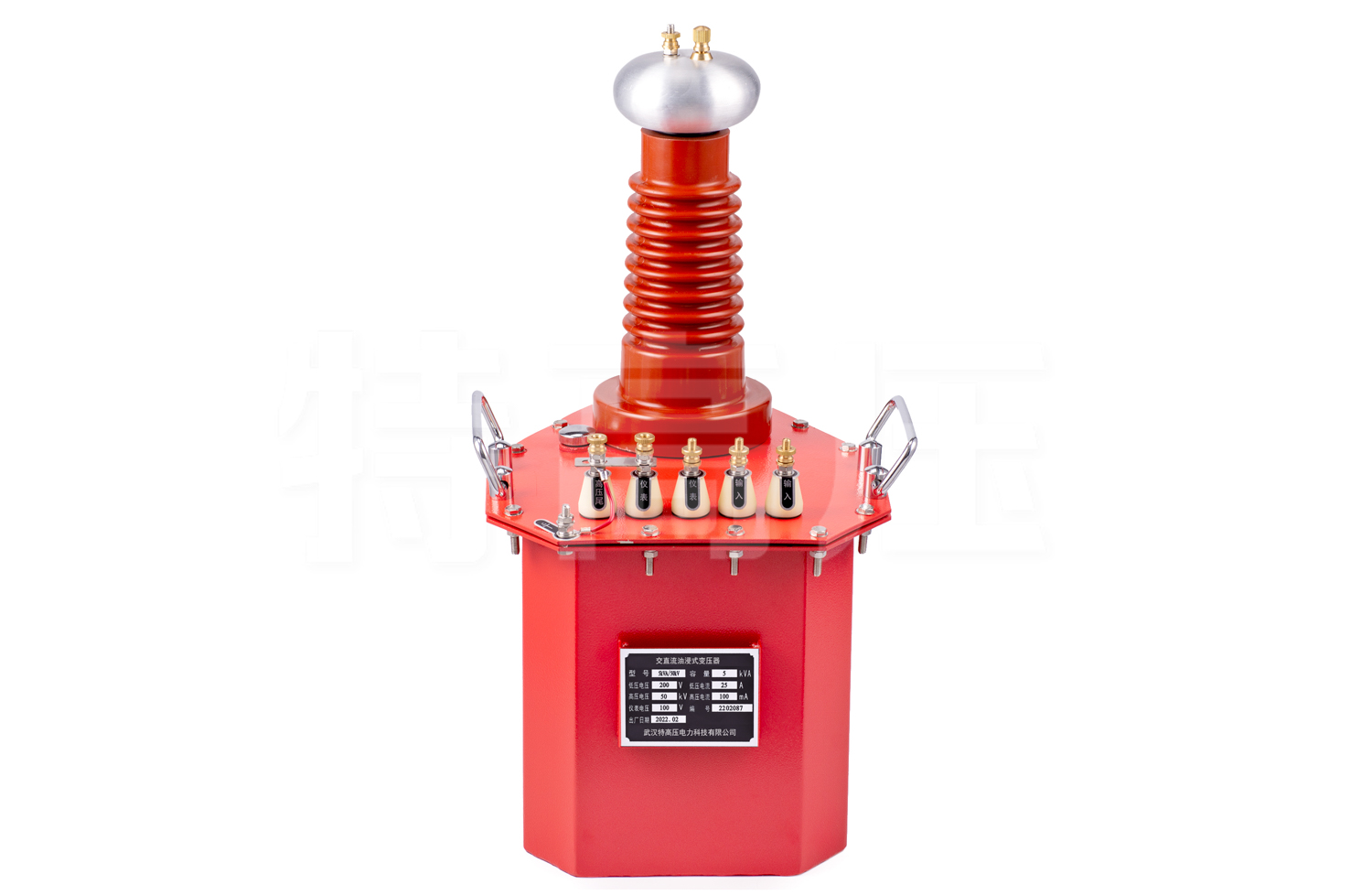

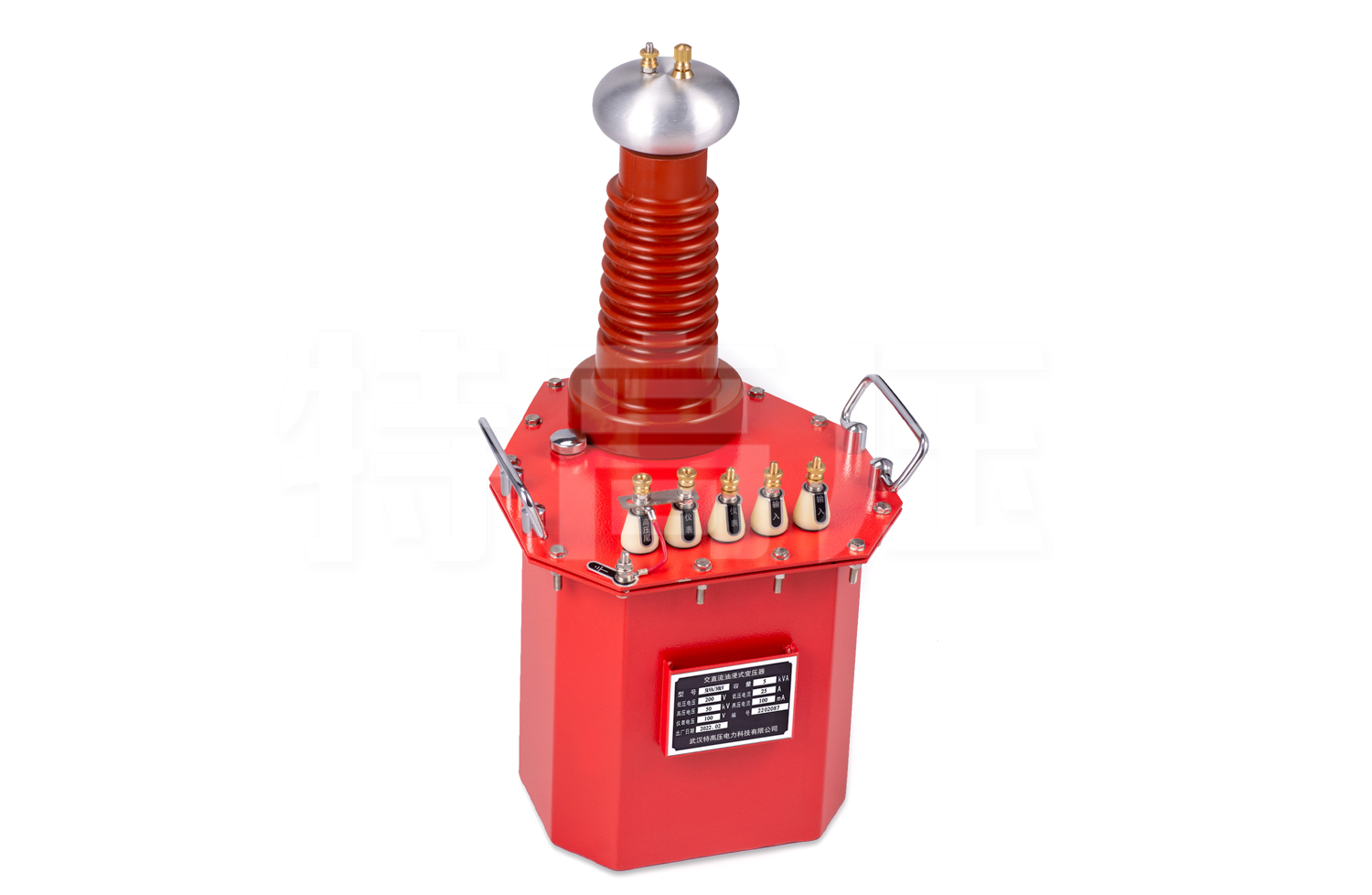

產品別稱:YDJZ 交直流油浸式試驗變壓器
技術參數
| 容量 | 5kVA |
| 電源輸入 | AC220V |
| 電壓輸出 | 0-200V |
| 低壓電流 | 25A |
| 輸出電壓 | 50kV |
測量范圍
| 交流數顯電壓表 | 直接測量:AC 0~600V |
| 外附裝置:AC 0~9999KV(外附 */100V 電壓互感器) | |
| 直流數顯電壓表 | 直接測量:DC 0~600V |
| 交流數顯電流表 | 直接測量:AC 0~10A |
| 外附裝置:AC 0~9999A(外附 */1A、5A 電流互感器) | |
| 直流數顯電流表 | 直接測量:DC 0~10A |
| 外附裝置:DC 0~9999A(外附 */75mV、60mV、50mV 分流器) | |
| 數顯頻率表 | 30.00~99.99Hz |
| 準確度 | 電壓、電流:±0.5%FS±1 個字 頻率:0.1Hz |
| 采樣速率 | 約 1 次/s |
| 顯示方式 | 四位 LED 數碼管有效值顯示 |
| 顯示分辨力 | 末位數一個字 |
| 輸入回路功率 | 電流<0.5VA、電壓、頻率<1VA |
| 供電電源 | AC 220V±10%,50/60Hz(其他值時請在訂貨時說明) |
| 供電電源功耗 | <3VA |
| 溢出指示 | 顯示字符“HHHH” |
| 報警輸出 | 上下限報警采用兩組繼電器輸出,觸點容量AC250V/2A,DC30V/2A |
| 變送輸出 | 可設置為DC0~20mA或DC4~20mA,準確度±0.5%FS,與信號輸入及供電電源端口之間電氣隔離 |
| 變送輸出負載電阻 | ≤500Ω |
| 通訊接口 | RS485串行通訊,采用MODBUSRTU |
| 工作環境 | 溫度-10~50°C,濕度≤85%RH的無腐蝕性氣體場合 |
| 注 | 通訊輸出、報警輸出、變送輸出為附加功能,訂貨時用戶須加以說明。 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線:400-016-1896
- 1、系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
- 2、適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
- 3、YD系列試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的一種新型產品。
- 4、是高壓試驗中必不可少的重要設備。
